Van cửa bích

Van cửa bích còn có tên gọi khác là van cổng nối bích,được sử dụng để lắp đặt vào các đường ống theo kiểu nối bích với tiêu chuẩn JIS,BS,ANSI,DIN.Chức năng chính dùng để đóng mở,điều tiết dòng chảy lưu chất khi đi qua van.Ngoài ra với dòng van này chúng thường được lắp đặt cho các hệ thống đường ống có kích thước lớn,được sử dụng phổ biến tại các khu chế tác,nhà máy,công nghiệp hiện nay.

1 Cấu tạo và ưu điểm van cửa bích

I.Cấu tạo van cửa bích

Các dòng van cửa tuy được làm từ các vật liệu khác nhau,nhưng nhìn chung chúng đều có cấu tạo từ các bộ phận chính như :

Thân van : Được đúc hoàn toàn nguyên khối bằng các vật liệu như inox,đồng,gang,thép…hai đầu kết nối được thiết kế nối bích vào các đường ống.

Cánh van : Là bộ phận tiếp xúc trưc tiếp lưu chất,thường được chế tạo vật liệu inox hoặc thép.

Trục van : Là bộ phận nối với tay vặn và cánh van.

Bộ điều khiển : Thường sử dụng kiểu tay quay vô lăng để thực hiện việc đóng mở van.

II.Ưu điểm khi sử dụng

Hiện nay trên thị trường có rất nhiều các dòng van khách nhau như van bi,van bướm,van 1 chiều,van an toàn…mỗi loại có thiết kế,kiểu dáng,và chức năng khác nhau.Do đó mà ưu điểm mang lại khi quý khách sử dụng từng dòng van cũng khác nhau.Dưới đây là một số ưu điểm của dòng van cổng bích.

Thiết kế đơn giản thuận tiện cho việc vận chuyển,lắp đặt.

Đa dạng về kích thước,vật liệu giúp khách hàng dễ dàng mua và sử dụng.

Khả năng đóng mở van nhanh chóng và chính xác.

Có thể chịu được áp suất cao,nhiệt độ cao.

2 Phân loại van cửa bích

a.Phân loại van cửa

Đối với hệ thống có kích thước đường ống lớn việc sử dụng các dòng van mặt bích để kết nối vào các thiết bị đường ống là điều rất cần thiết,đảm bảo an toàn và hạn chế rò rỉ lưu chất.Chính vì vậy van cổng được chia thành nhiều loại,trong đó có 3 kiểu thường gặp.

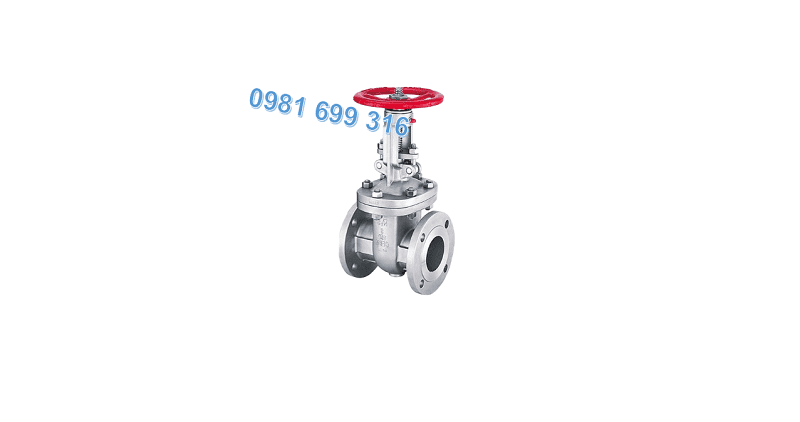

-Van cửa nối bích ty nổi : Là dòng van thông dụng được sử dụng phổ biến,với trục ty nổi và hiện rõ ra bên ngoài.Điều này giúp người dùng dễ dàng quan sát việc đóng mở van.

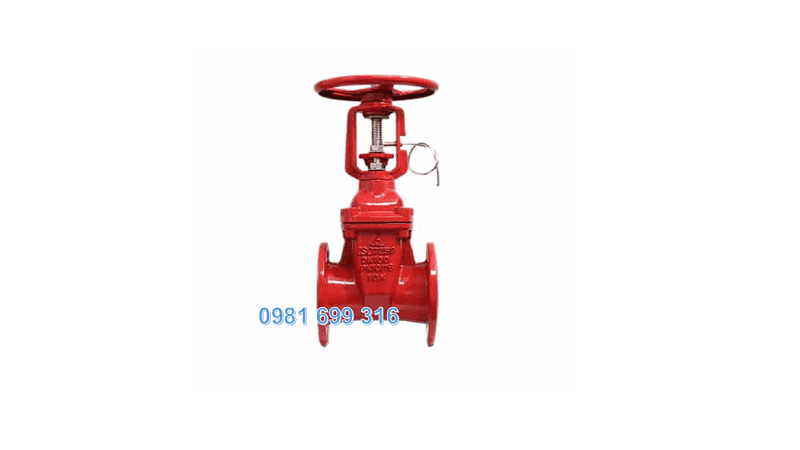

-Van cửa nối bích ty chìm : Là loại van có phần trục ty khi vận hành van sẽ không di chuyển lên xuống chỉ chuyển động tròn,giúp phần đĩa van di chuyển lên xuống thông qua khớp ren của đĩa van và trục ty.

-Van cửa nắp chụp : Dạng van này có ty chìm nằm bên trong thân van,khi vận hành chúng ta phải mở nắp chụp ra.Loại van này thường được sử dụng trong các hệ thống có áp suất cao và yêu cầu kiểm tra định kì.

b.Phân loại theo chất liệu

Như chúng ta đã biết,vật liệu chế tạo van đều được tất cả quý khách hàng quan tâm.Vì khi lắp đặt vào các hệ thống khách nhau van phải đáp ứng được áp lực,nhiệt độ,đảm bảo quy trình hoạt động bền vững,lâu dài.Van cửa được chế tạo từ các loại vật liệu sau :

• Van cửa nối bích inox

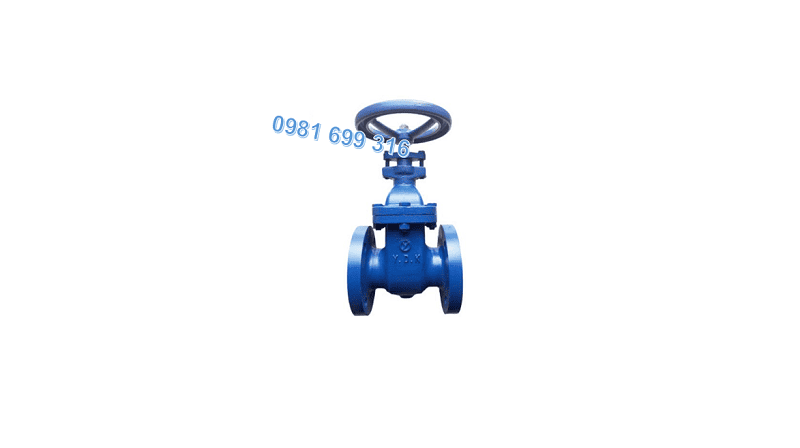

• Van cửa nối bích gang
• Van cửa nối bích thép
• Van cửa nối bích đồng
• Van cửa nối bích nhựa

3 Ứng dụng trong thực tế

Mang nhiểu ưu điểm nổi bật về vật liệu chế tạo cùng nhiều kiểu dáng khác nhau,giúp người dùng dễ dàng lựa chọn sao cho phù hợp.Dòng van này được tin dùng phổ biến trong các hệ thống sau :

Sử dụng cho các hệ thống cung cấp nước sạch sử lý nước thải tại các khu dân cư,không công nghiệp.

Dùng cho các hệ thống PCCC,hệ thống khí,lọc gió.

Ứng dụng trong các hệ thống sản xuất thực phẩm,dược phẩm,bia rượu,đồ uống.

Sử dụng cho các hệ thống sản xuất xăng,dầu,hóa chất.

Dùng cho các hệ thống tưới tiêu,chăn nuôi,chồng trọt.

4 Thông số kỹ thuật

Việc lựa chọn được dòng van có kích thước,kiểu kết nối,vật liệu chế tạo phù hợp với từng hệ thống sản xuất là điều mà tất cả người dùng quan tâm.Vì vậy nhà sản xuất đưa ra những thông số kỹ thuật chung giúp người dùng hiểu rõ hơn về dòng van cửa,từ đó lựa chọn được dòng van phù hợp với yêu cầu lắp đặt về độ an toàn để ra.

Vật liệu : Inox,gang,đồng,thép,nhựa

Kích thước : DN50 – DN500

Kiểu kết nối : Nối bích

Tiêu chuẩn mặt bích : JIS,BS,ANSI,DIN

Áp lực : PN10,PN16,PN25

Nhiệt độ : 0 độ C ~ 200 độ C

Môi trường làm việc : Nước,khí,ga,xăng,dầu,hóa chất

Xuất xứ : Đài Loan,Trung Quốc,Hàn Quốc,Nhật Bản,Malaysia

Bảo Hành : 12 tháng

Tình trạng hàng : Sẵn kho

5 Tổng kho van tại công ty Asia

Công ty Asia chúng tôi đem tới cho quý khách hàng các sản phẩm như van cổng đồng,van cổng inox,van cổng thép…cùng hơn 3000 mặt hàng van vòi,phụ kiện khác nhau.Giúp quý khách hàng thuận tiện cho việc lựa chọn và sử dụng.Khi mua chúng tôi sẽ cung cấp đầy đủ hình ảnh,catalog,giấy tờ CO~CQ,hóa đơn VAT.

Bảo hành 12 tháng,1 đổi 1 nếu phát hiện lỗi của nhà sản xuất.

Liên hệ ngay cho chúng tôi để được tư vấn báo giá từng loại.
